欧瑞变频器夏季使用防雷通知

来源: 浏览量: 时间:05.12/2010

夏、秋季常有连续雷雨天气。在雷雨季节,公司售后服务中心接到不少变频器的报修,从分析结果来看,基本上都是受到雷击引起的:有的变频器控制板部分烧毁;有的变频器因雷击引起IGBT的损坏,维修费用较高。因此,欧瑞传动提醒广大变频器用户,在雷雨季节使用变频器一定要注意防雷。

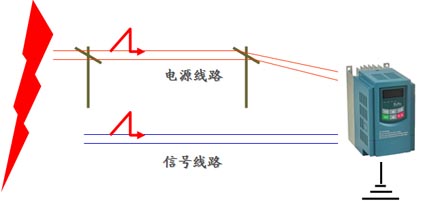

雷电对变频器的破坏示意图:



变频器遭受的雷电危害主要来自于线路感应的浪涌危害,包括信号感应和电源进线感应。解决方案见下图:

欧瑞传动电气有限公司的防雷产品采用美国专利技术,按照美国标准UL1449Transient Voltage SurgSuppressors》生产,EPI/60产品采用台湾隆科公司优质阀片,通过了北京雷电防护装置测试中心和工信部通信产品防雷性能质量监督检验中心测试。具有通流容量大、响应时间快、冲击寿命长等优点。E-X系列信号线保护器采用国际知名品牌德国EPCOS器件,技术先进、安全可靠,产品通过北京雷电防护装置测试中心检测。产品的使用效果得到有效的验证,公司产品已投保产品质量险并在山东省防雷中心备案。

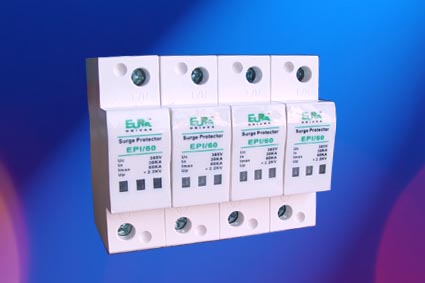

EPI/60电源浪涌防雷模块见下图:

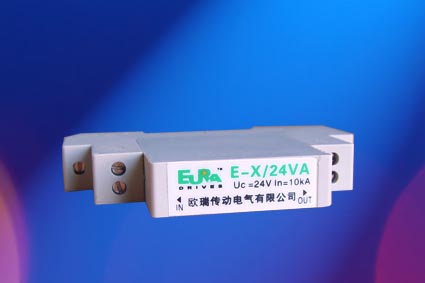

E-X系列信号防雷模块见下图:





注:一定做好接地处理,给浪涌提供回路。

接地线注意事项:

1、连接时,先将接地引线与配电箱内地排相连,再将相线与相线连接。各线连接时,线应短、直且不能打直角弯,配电箱内地排与变频器PE端子连接线长度不应大于0.5m,防雷器地线与配电箱地排连接线长度不应大于0.5m。电源防雷器相线截面积不应小于10mm,地线截面积不应小于16mm,信号线防雷器地线截面积不应小于1.5mm。配电箱内地排与接地汇流排连线截面积不应小于16mm

2、地网接地电阻值不应大于10Ω。根据地形可开挖条形、方形、L型、星型沟槽,沟槽深度为0.5m,沟槽内间隔5m打入一根垂直接地极,如果土壤条件较好(黄土、黏土、沙土),打入三至四根即可,如是砂石结构需打入八根,尽量避免在岩层上做地网。垂直接地极可采用Φ20的圆钢或L50×5的角钢,长度为1.5m2.5m。如地网近无人活动,也可以不挖沟,直接将接地极打入地下。垂直接地极用40×4的扁钢连接起来,然后用截面积不小于16mm 的铜导线连到配电箱地排。

希望各级经销商和办事处引起重视,需要增加防雷产品的一定督促客户加上,服务好我们的客户。

特此通知!

欧瑞传动电气有限公司
