稳定·高效｜欧瑞传动助力塑料薄膜打孔机行业客户节省成本，提升效率



塑料薄膜应用领域非常广泛，在用于包装行业时，常需要打孔，以防出现包装体积大、挤压容易破损等问题。

现有的塑料薄膜一般采用人工打孔，但是人工打孔速度慢、不均匀，而且打孔大小不一，容易打偏，且大小也不易控制、效率也低。

自动化薄膜打孔机的出现，解决了以上问题。升级后的薄膜打孔机运行稳定、高效、动作流畅，打孔位置间隔准确，极大的提高了用户的使用效率，且节省成本。

本文将介绍欧瑞传动PLC及伺服系统产品在塑料薄膜打孔机上的系统应用方案。

系统配置

关键词：欧瑞传动PLC、触摸屏、变频器、伺服驱动器、伺服电机、旋切、定长。

主要功能：SD20-G系列伺服驱动器运行电子凸轮旋切模式，PLC与变频器、伺服通讯。

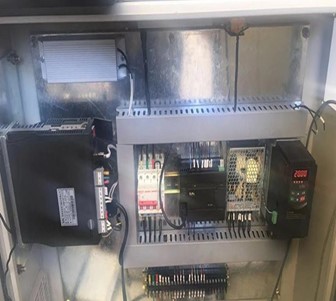

装置组成：付牵引辊、打孔轴等。系统电控：EC204系列PLC、EK系列触摸屏、SD20-G系列伺服驱动器、SMSA系列伺服电机、E800系列变频器（带通讯功能）。

系统方案

● PLC通讯给变频器运行频率值及启停功能。

● PLC通讯给SD20-G系列伺服驱动器主轴旋切长度。

● 监控伺服驱动器电流及变频器相关参数值。

伺服旋切

● 主轴信号通过外部编码器A、B相差分信号给入伺服驱动器低速脉冲口。

● 伺服驱动器作为旋切轴，属于从轴部分，采用旋切模式，高速计数采用低速脉冲。

● 伺服运行模式：Po001=d16混合模式。

● 外部端子通过CN3端子引入。

原理解析：

旋切是指物料由变频器拖动，通过测速轮拖动编码器传送物料长度给伺服驱动器，伺服驱动器通过传动结构带动切刀做加减速的圆周运动。

在切刀与物料接触处，线速度与物料送料速度比例恒定，定长或按色标切断物料。

本文采用旋切定长模式，切刀指伺服打孔刀（切刀数量：1个）。

● 对刀点动：CN3端子方式点动，采用内部速度与位置脉冲的混合模式，利用 PLC 逻辑关系输出，控制内部速度的方向与速度值，实现正反转点动功能。

● 原点回归：端子点动，设置端子原点回归检索。

● 变频器控制：Modbus通讯给入，包含启停控制、频率设定、显示变频器的运行频率、运行电流。

● Modbus通讯：读取伺服驱动器电流，通过额定电流比值，显示伺服驱动器负载率。

结语

客户现场的设备经过工程人员调试后，在空载或带料的高速、中速、低速运行状态下，都达到了客户的工艺要求，且孔间距间隔均匀。设备运行效果高效、稳定，达到客户要求。
